地铁接地引出装置

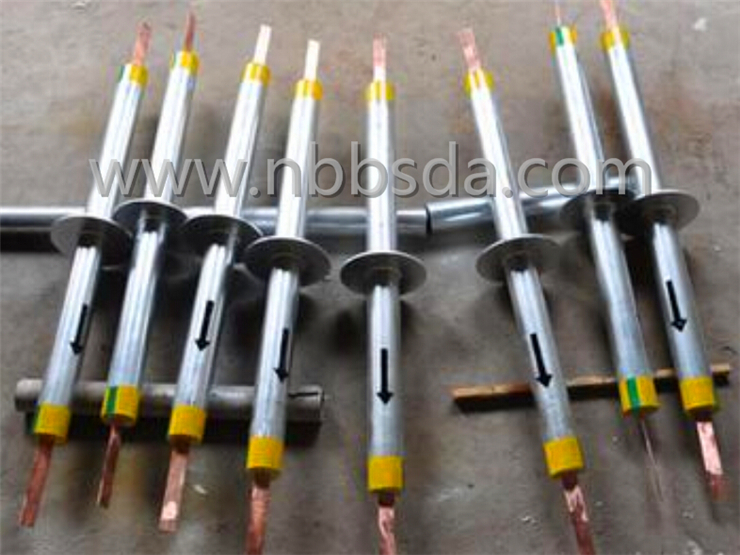

   地铁接地引出装置是我司针对地铁接地的特殊性专门研发的， 可以实现地铁站台电力设备接地、信号设备接地和防雷接地与综合接地网相连接时能有效防止地下水渗出，且能很好的达到杂散电流防护要求的接地引出装置。 在地铁接地系统中，由于故障电流（杂散电流）防护要求，接地网位于其结构底板下面，因此地铁站台的电气设备接地时，必须通过接地引下线与接地网连接，实现可靠接地。以往通常是直接从结构底板中引出接地引下线或通过PVC管引出接地引下线。采用这种措施，容易出现达不到故障电流（杂散电流）防护要求，地下水容易从接地引出线处渗出，达不到地铁接地设计要求。接地引出装置是由保护筒、止水环、接地引出线、绝缘填充材料等几部分构成。保护筒选用不锈钢材料，接地引出线采用T2铜排，保护筒中空部分填充绝缘材料，具有材料选择科学、结构合理、工艺先进、质量稳定可靠、施工安装方便等优点。可以实现在地铁站台电力设备接地、信号设备接地和防雷接地与综合接地网相连接时能有效防止地

下水渗出，且能很好的达到故障电流（杂散电流）防护要求。
